Непропитанные ленты (технология VPI)

Корпусная изоляция стержней

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Марка материала Толщина, мм Поверхностная плотность,
г/м2		 Конструкция материала
Элмикапор 53319 0,12
0,14
0,15		 167
206
201		 Стеклоткань  +  слюдяная бумага (некальцинированный мусковит)
Элмикапор 53309 0,12
0,14		 168
190
Расширенные технические характеристики

Корпусная изоляция катушек на рабочее напряжение до 10 кВ включительно

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Марка материала Толщина, мм Поверхностная плотность, г/м2 Конструкция материала
Элмикапор 523119 0,10
0,11		 135
150		 Стеклоткань  +  слюдяная бумага (кальцинированный мусковит)  +  полиэтилентерефталатная пленка
ЛСКН-135СПл
ЛСКН-135ТПл		 0,11 138
133
Расширенные технические характеристики

Корпусная изоляция катушек на рабочее напряжение свыше 10 кВ

ОСНОВНЫЕ ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ

Марка материала Толщина, мм Поверхностная плотность,
г/м2		 Конструкция материала
Элмикапор 523199
Элмикапор 523199А*		 0,11
0,13		 130
156		 Стеклоткань  +  слюдяная бумага (кальцинированный мусковит)
ЛСКН-160ТТ 0,13 158
Элмикапор 53319 0,12
0,14
0,15		 167
206
201		 Стеклоткань + слюдяная бумага (некальцинированный мусковит
Расширенные технические характеристики

Материалы выпускаются по:
— ТУ 3492-037-50157126-2009 «ЛЕНТЫ СЛЮДЯНЫЕ НЕПРОПИТАННЫЕ МАРОК ЭЛМИКАПОР 523119, ЭЛМИКАПОР 523199, ЭЛМИКАПОР 53319»
— ТУ 3492-011-00214639-2004 «ЛЕНТЫ СЛЮДЯНЫЕ НЕПРОПИТАННЫЕ МАРОК ЭЛМИКАПОР 53309, ЭЛМИКАПОР 533099, ЭЛМИКАПОР 533019, ЭЛМИКАПОР 533059, ЭЛМИКАПОР 533015,ЭЛМИКАПОР 53509, ЭЛМИКАПОР 53801»
— ТУ 16-503.030-2013 «ЛЕНТЫ СЛЮДИНИТОВЫЕ НЕПРОПИТАННЫЕ МАРОК ЛСКН-100-ТТ, ЛСКН-135-ТПл, ЛСКН-135-СПл, ЛСКН-160-ТТ»

Пропитанные ленты (технология RR)

Корпусная изоляция стержней

ОСНОВНЫЕ ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ

Марка материала Толщина, мм Поверхностная плотность, г/м2 Конструкция материала
ЛСЭН-526Т 0,13 180 Стеклоткань  +  слюдяная бумага, пропитанные эпоксидным связующим
0,16 215
Элмикатерм 52409 0,14 195
0,18 250
Элмикатерм 52409Т 0,11 166 Стеклоткань  +  слюдяная бумага, пропитанные эпоксидным связующим, материал с повышенной теплопроводностью
0,14 228
Элмикатерм 55409 0,14 195 Стеклоткань  +  слюдяная бумага, пропитанные эпоксидным связующим
0,16 220
0,18 250
Элмикатерм 524099 0,11 180 Стеклоткань  +  слюдяная бумага + стеклоткань, пропитанные электроизоляционным лаком или компаундом
0,13 225
0,15 240
0,17 280
0,20 340
Расширенные технические характеристики

Корпусная изоляция катушек на рабочее напряжение до 10 кВ включительно

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Марка материала Толщина, мм Поверхностная плотность, г/м2 Конструкция материала
ЛСМ 0,14 200 Стеклоткань  +  слюдяная бумага + пленка ПЭТ, склеенные между собой и пропитанные эпоксидным связующим
0,16 220
ЛСУ 0,10 145 Стеклоткань  +  слюдяная бумага + пленка ПЭТ, склеенные между собой и пропитанные эпоксидно-полиэфирным связующим
0,13 175
Элмикатерм 524019 0,08 115 Стеклоткань  +  слюдяная бумага + стеклоткань, пропитанные электроизоляционным лаком или компаундом
0,09 145
0,10 155
0,11 165
0,13 200
0,15 230
Расширенные технические характеристики

Корпусная изоляция катушек на рабочее напряжение свыше 10 кВ

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Марка материала Толщина, мм Поверхностная плотность, г/м2 Конструкция материала
Элмикатерм 52409 0,14 195 Стеклоткань  +  слюдяная бумага, пропитанные эпоксидным связующим
0,18 250
Элмикатерм 55409 0,14 195
0,16 220
0,18 250
Элмикатерм 524099 0,11 180 Стеклоткань  +  слюдяная бумага + стеклоткань, пропитанные электроизоляционным лаком или компаундом
0,13 225
0,15 240
0,17 280
0,20 340
Расширенные технические характеристики

Материалы выпускаются по:
— ТУ 16-503.191-2007 «ЛЕНТА СТЕКЛОСЛЮДИНИТОВАЯ НА ЭПОКСИДНЫХ СВЯЗУЮЩИХ С ЛАТЕНТНЫМИ ОТВЕРДИТЕЛЯМИ МАРКИ ЛСЭН-526Т»
— ТУ 16-88 И79.0168.001ТУ «ЛЕНТА СЛЮДЯНАЯ ПРОПИТАННАЯ С ПЛЕНКОЙ МАРКИ ЛСМ»
— ТУ 16-90 И79.0168.002ТУ «ЛЕНТА СЛЮДЯНАЯ ПРОПИТАННАЯ МАРКИ ЛСУ»
— ТУ 3492-076-50157126-2012 «ЛЕНТА СЛЮДЯНАЯ ПРОПИТАННАЯ МАРКИ ЭЛМИКАТЕРМ 52409Т»
— ТУ 3492 -034-50157126-2004 «ЛЕНТА СЛЮДЯНАЯ ПРОПИТАННАЯ МАРКИ ЭЛМИКАТЕРМ 52409, ЭЛМИКАТЕРМ 52409-3»
— ТУ 3492-013-00214639-2004 «ЛЕНТА СЛЮДЯНАЯ ПРОПИТАННАЯ МАРКИ ЭЛМИКАТЕРМ 55409»
— ТУ 3492-024-50157149-00 «ЛЕНТА СЛЮДИНИТОВАЯ ПРОПИТАННАЯ МАРКИ ЭЛМИКАТЕРМ 524019 И ЭЛМИКАТЕРМ 524099»

Витковая изоляция

Элмикафол

ОСНОВНЫЕ ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ

Марка материала Номинальная толщина, мм Поверхностная плотность, г/м2 Удельная разрушающая нагрузка при растяжении, не менее, Н/см
Элмикафол® 52801
Элмикафол® 52801 А*		 0,07 100 ± 10 20
0,09 125 ± 10 20
* Индекс «А», указанный в наименовании марки ленты, обозначает наличие специального адгезивного покрытия на поверхности пленки.
Расширенные технические характеристики

Материалы выпускаются по:
— ТУ 3492-039-50157126-2003 «ЛЕНТА СЛЮДЯНАЯ НЕПРОПИТАННАЯ МАРКИ ЭЛМИКАФОЛ»

Материалы для консолидации стержней

Элтапрег

ОСНОВНЫЕ ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ

Марка материала Толщина, мм Поверхностная плотность, г/м2 Содержание связующего вещества, г/м2
Элтапрег 75.001 0,80 883 600
Элтапрег 75.002 0,35 310 250
Расширенные технические характеристики

Проводящие, покровные ленты, пропиточные компаунды, пазовая изоляция

Внешняя и внутренняя противокоронная защита пазовых частей

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Марка материала Толщина, мм Поверхностная плотность, г/м2 Поверхностное сопротивление, Ом
ЛПП-200 0,14 110 200
ЛПП-400 0,09 80 400
ЛПП-400К 0,09 106 400
ЛПС-5000 0,17 115 —
Марка изделия Размеры Степень отверждения связующего вещества,%, не менее Стойкость к кратковременному нагреву,
°С, не менее
КППТ-С(F) В соответствии с конструкторской документацией 90 180
Расширенные технические характеристики

Противокоронная защита лобовых частей

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Марка материала Толщина, мм Поверхностная плотность, г/м2 Относительное удлинение при разрыве, %, не менее
ЛПП-1000 0,20 350 20
Расширенные технические характеристики

Покровная (защитная) изоляция обмоток

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Марка материала Толщина, мм Поверхностная плотность, г/м2 Масса 1 погонного метра ленты шириной 20 мм, г/пог.м
ПЛЭ(у) 0,10
0,18		 — 2,3
3,3
ПЛЭ(у)-Пл 0,08 70 —
Элифлекс 19 0,09 83 —
Расширенные технические характеристики

Пропиточные составы

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Марка лака (компаунда) Условная вязкость по ВЗ-246 (Ø 4 мм) при 40°С, сек Электрическая прочность, МВ/м, не менее Класс нагревостойкости
Компаунд ПК-11(э), ПК-11(э)Р не более 30 25 (Т=15-35°С) 155
Компаунд ПК-11 не более 40 25 (Т=15-35°С) 155
Компаунд ЭЛКОМ ПК-21(э), ЭЛКОМ ПК-21У не более 30 25 (Т=15-35°С) 180
Компаунд ЭЛКОМ ПК-21 не более 40 25 (Т=15-35°С) 180
Компаунд ЭЛКОМ 220 не более 100 25 (Т=15-35°С) 220
Расширенные технические характеристики

Пазовая изоляция

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Марка материала Толщина, мм Поверхностная плотность, г/м2 Класс нагревостойкости, °С Конструкция материала
Синтофлекс 616 0,15-0,47 116-604 155 Полиэфирноарамидная бумага + полиэтилентерефталатная пленка + полиэфирноарамидная бумага
Изофлекс 191 0,13-0,50 173-839 155 Полиэтилентерефталатная пленка + стеклоткань + полиэтилентерефталатная пленка
Расширенные технические характеристики

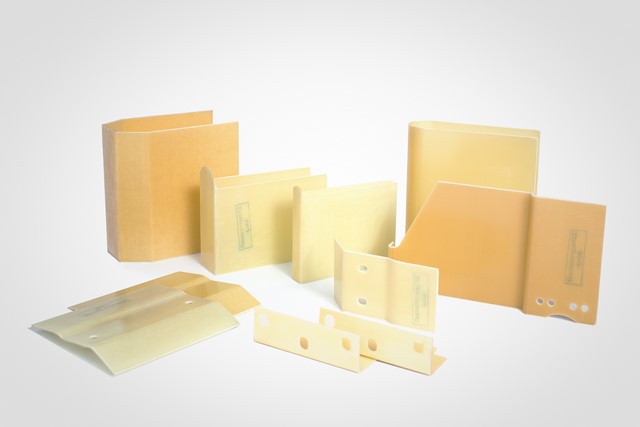

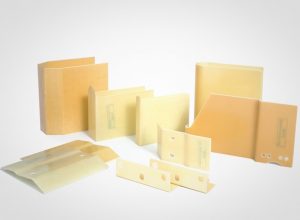

Корпусная изоляция обмоток ротора

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Марка изделия Размеры Степень отверждения связующего вещества,%, не менее Электрическая прочность перпендикулярно слоям (одноминутное проверочное испытание) в условиях М (23С) трансформаторное масло, кВэфф/мм, не менее
КПТ-Р(F)
КПТ-РК(F)		 В соответствии с конструкторской документацией 90 12
КПТ-Р(H)
КПТ-РК(H)		 90 12
КПТБ-Р(F) 90 20
КПТБ-Р(Н) 90 20
Расширенные технические характеристики

Материалы выпускаются по:
— ТУ 1915-043-50157126-2008 «ЛЕНТЫ ПРОВОДЯЩИЕ ПОЛИЭФИРНЫЕ И СТЕКЛЯННЫЕ»,
— ТУ 1915-060-50157126-2006 «ЛЕНТА  ПОЛУПРОВОДЯЩАЯ ПОЛИЭФИРНАЯ МАРКИ ЛПП-1000»,
— ТУ 8151-032-50157126-2002 «ЛЕНТА ДЛЯ ЭЛЕКТРОПРОМЫШЛЕННОСТИ МАРКИ ПЛЭ(у)»,
— ТУ 3491-053-50157126-2005 «ЛЕНТА ДЛЯ ЭЛЕКТРОПРОМЫШЛЕННОСТИ МАРКИ ПЛЭ(у)-Пл»,
— ТУ 3491-086-50157126-2013 «ЛЕНТЫ ЭЛЕКТРОИЗОЛЯЦИОННЫЕ ТЕРМОУСАЖИВАЮЩИЕСЯ ЭЛИФЛЕКС 19В, ЭЛИФЛЕКС 19П»,
— ТУ 2257-042-50157126-2003 «КОМПАУНД ПРОПИТОЧНЫЙ ЭЛЕКТРОИЗОЛЯЦИОННЫЙ МАРКИ ПК-11(э), ПК-11, ПК-11(э)Р»,
— ТУ 2257-069-50157126-2007 «КОМПАУНДЫ ЭЛЕКТРОИЗОЛЯЦИОННЫЕ ПРОПИТОЧНЫЕ МАРОК ЭЛКОМ ПК-21, ЭЛКОМ ПК-21(э), ЭЛКОМ ПК-21У»
— ТУ 2257-077-50157126-2009 «КОМПАУНД ЭЛЕКТРОИЗОЛЯЦИОННЫЙ ПРОПИТОЧНЫЙ МАРКИ ЭЛКОМ 220»
— ТУ 2296-045-50157126-2006 «КОРОБКИ ПАЗОВЫЕ РОТОРОВ ТУРБОГЕНЕРАТОРОВ МАРОК КПТ-Р (F), КПТ-Р (Н), КПТБ-Р (F), КПТБ-Р (Н), КПТ-РК (F), КПТ-РК (Н)»
— ТУ 2296-057-50157126-2006 «КОРОБКА ПАЗОВАЯ ПОЛУПРОВОДЯЩАЯ СТАТОРОВ ТУРБОГЕНЕРАТОРОВ МАРКИ КППТ-С (F)

Заполните форму запроса
[contact-form-7 404 "Not Found"]
×
Кожемиканит 505

Наши Слюдяные листы примерно на 90% состоят из слюды и специализированной кремнийорганической смолы. Эти листы или детали машинной обработки/штампованные детали широко применяются в нагревательных элементах для промышленной и бытовой техники, которая требует как минимум одного из следующих свойств:

Экологичность и нетоксичность



505 материал может иметь разную толщину-от 0,1 до 1,5мм. Доступны несколько типов жестких слюдяных листов:

×
Кожемика Hi-Temp

Наша компания производит COGEMICA® Hi-Temp на основе слюдяной бумаги из флогопита. Данный материал обеспечивает герметичность в применениях, где температура может достигать 1000°C (1832°F). Прокладки, изготовленные из Hi-Temp, применяются в автомобильных выпускных коллекторах, газовых турбинах, газовых и нефтяных горелках, теплообменниках, на нефтеперерабатывающих предприятиях, в химической промышленности, медицинской и нефтехимической индустрии, топливных ячейках турбогенераторов и в других фланцевых соединениях. Он также используется как наполнитель в спирально-навитых прокладках и как материал для уплотнения профиля кулачка.

Доступно два типа COGEMICA® Hi-Temp:

×
Кожемиканит 132

КОЖЕМИКАНИТ 132 является гибким слюдяным материалом и широко используется в фенах, обогревателях, автоматических выключателях и трансформаторах. Материал применяется в качестве изоляции или обшивки, а также как разделитель или изоляционная фольга. Ее сила упругости используется в некоторых применениях.

Гибкий КОЖЕМИКАНИТ 132 может быть сформован при комнатной температуре и абсолютно не содержит асбест.  Материал может быть легко порезан на необходимый размер путем резки или штамповки.

Диапазон толщины КОЖЕМИКАНИТА 132  составляет 0,1мм — 2,0мм.

Доступны 2 типа гибких слюдяных листов:

×
Кожетерм

КОЖЕТЕРМ –слюдопласт, разработанный  для экстремальных условий, требующих наличие одного или более следующих свойств. Жесткие пластины обладают прекрасной жаропрочностью и даже устойчивостью к открытому пламени до 700°C (мусковит) и 1000°C (флогопит). Кроме того, материал обладает прекрасными электроизоляционными свойствами.

КОЖЕТЕРМ выдерживает не только высокое давление, также не подвержен воздействию большинства химических соединений, в частности газа и солидола. С каждым днем безопасность становится все более важной в промышленности, поэтому такие свойства материала, как экологическая чистота ввиду отсутствия асбеста и его нетоксичность делают КОЖЕТЕРМ уникальным.

Эти превосходные свойства КОЖЕТЕРМА позволяют применять его в самых разных сферах в электромеханическом направлении (железнодорожная промышленность, дуговые камеры), а также в термомеханическом направлении (горячее прессование, стекольная промышленность, сталелитейная индустрия, производство алюминиевых сплавов, военная промышленность, газоснабжение).

Доступна толщина в диапазоне 1,6мм — 80мм. Существуют несколько типов КОЖЕТЕРМА:

×
Кожефойл

КОЖЕФОЙЛ 504  разработан для отделения огнеупорного материала и футеровки вокруг индукционной катушки. Основные преимущества использования КОЖЕФОЙЛА:

Разные типы КОЖЕФОЙЛА разработаны для удовлетворения всех потребностей покупателя от простого разделения материала до создания теплового барьера, а оснащенная металлической сеткой версия материала -для выявления любого риска перфорирования металлоприемника.

×
КОЖЕ-ТЕК 504Т

Общая  информация

Листы  Коже-Тек  504Т  разработаны  для  обеспечения  максимальной

защиты  отделения  огнеупорной  футеровки  от  катушек  в

индукционных  печах.  Между  двумя  слоями  слюды  расположена

сетка  из  нержавеющей  и  антимагнитной  стали,  подключенная  к

системе  контроля  печи,  подающей  сигнал  в  случае  приближения

расплавленного метала к индукционной катушке.

Коже-Тек  504T  предотвращает  чрезмерную  потерю  тепла,

обеспечивает  барьер  для  испарений  газов  углерода,  предотвращает

прогорание  огнеупорной  футеровки  за  счет  поддержания

достаточного  температурного  градиента  между  расплавом  и

катушкой, обеспечивает защиту катушки от перегрева, обеспечивают

превосходную  гладкую  поверхность  и  защищает  катушку  от  сил

расширения и сжатия в течение срока жизни огнеупорной футеровки,

облегчает «выдавливание» отработанных тиглей/футеровки.

Листы  Коже-Тек  504Т  производятся  на  основе  слюды  флогопит,

которая  является  самым  огнестойким  типом  слюды  (до  1200°C),

также содержит небольшое количество огнеупорного связующего.



Применение  Стальная сетка между слоями слюды, подключенная к электронному

измерительно-сигнализационному устройству, сообщает о

прогорании футеровки, а также об утечке расплавленного металла.



Форма поставки  Листы размером от 1000х1200 до 1000х2400 мм



Срок

годности/условия

хранения

Макс.3 года при температуре 20°C, в сухом помещении

×
Коже-Комби 504

Ламинат из безопасного керамического волокна и слюды.  Размещают напротив катушки ,тогда как слюда должна обеспечивать гибкость поверхности. Во всем остальном процедура та же, что при установке  листов Коже-Фоил 504.

Форма поставки:

Ширина рулона: 1000 мм

Длина в рулоне 12,5 или 25 м.

×
Коже-Фоил 504 Рулоны

Материалы Коже-Фоил 504 разработаны для отделения огнеупорной футеровки

от  катушек  в  индукционных  печах.  Они  обеспечивают  электрическую  изоляцию

между  катушкой  и  расплавленным  металлом,  предотвращают  чрезмерную

потерю  тепла,  обеспечивают  барьер  для  испарений  газов  углерода,

предотвращают  прогорание  огнеупорной  футеровки  за  счет  поддержания

достаточного температурного градиента между расплавом и катушкой, защищают

катушку  от  перегрева,  обеспечивают  превосходную  гладкую  поверхность  и

защищают  катушку  от  сил  расширения  и  сжатия  в  течение  срока  жизни

огнеупорной  футеровки,  облегчают  «выдавливание»  отработанных

тиглей/футеровки.

Обладают следующими характеристиками:

 Плотность ниже по сравнению с листовым материалом 504

 Легко режется для установки в печи различных размеров

Более низкая теплоотдача

 Простота хранения



×
Коже-фоил 504 Синтер

Коже-фоил 504 Синтер необходим для обеспечения оптимального спекания огнеупорной футеровки, благодаря защите верхней стороны от чрезмерного теплового излучения, которое может привести к неправильному спеканию тигеля.

×
ЭЛМИКА 625-01 и ЭЛМИКА 615-01

СЛЮДОПЛАСТ ЖЕСТКИЙ ЭЛМИКА 625-01 и ЭЛМИКА 615-01 по ТУ 3492-022-50157149-00 Применяется в качестве жестких изоляционных прокладок в высокотемпературных нагревательных элементах бытового назначения (электротостеры, электроростеры, электрофены, электропаяльники и др.).

. Допускается контакт с пищевыми продуктам. Рассчитан на длительную эксплуатацию при t +700°С (кратковременно +900°С).

Гарантийный срок хранения слюдопласта устанавливается

18 месяцев со дня изготовления.

×
Свяжитесь с нами

    Ваше имя (обязательно)

    Ваш e-mail (обязательно)

    Ваш телефон (Обязательно)

    Сообщение

    Выражаю согласие на обработку личных данных

    [recaptcha]

    ×
