ЭЛЕКТРОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ПРОМЫШЛЕННОСТИ

В компании «Элинар» разработан и производится широкий спектр электроизоляционных материалов, предназначенных для применения в кабельной промышленности.

Ленты марки «Элмикатекс» для пожаробезопасных кабельных изделий предназначены для создания диэлектрического барьера между отдельными проводниками в условиях пожара или действия высоких температур до 1200 °С в кабельных изделиях, в том числе для атомной энергетики, соответствующих по показателям требованиям международного стандарта МЭК 331.

Исключительные свойства стеклослюдяной ленты «Элмикатекс» гарантируют три компонента:

  • — слюдяной слой обеспечивает высокий температурный и диэлектрический барьер;
  • — стеклоткань обеспечивает исключительные механические свойства, позволяющие использовать высокоскоростные изолировочные машины (до 3000 об/мин);
  • — специальная силиконовая смола прочно склеивает слюду со стеклотканью, обеспечивая дополнительную электрическую прочность, а при высоких температурах в условиях пожара образует неорганический полимер из -[SiO]- звеньев, удерживающий слюдяной барьер после разрушения стеклоткани.

Такие уникальные свойства делают ленту «Элмикатекс» незаменимой как для защиты, так и для обеспечения работы кабеля во время и после пожара. Это особенно важно для кабелей безопасности (контрольных, силовых, управления), устанавливаемых на судах, морских нефтяных платформах, подземных железных дорогах, атомных станциях, химических заводах, металлургических комбинатах, высотных сооружениях, общественных зданиях, летательных аппаратах, изделиях оборонной промышленности.

Лента «Элмикатекс» может применяться для изоляции:

  • — непосредственно медного проводника;
  • — изолированных проводников;
  • — собранных в пучок изолированных проводников.

Во всех случаях лента накладывается слюдой к проводнику. Наложение ленты осуществляется на высокоскоростных лентообмоточных станках (до 3000 об/мин), с последующим экструзионным нанесением оболочки из полиолефинового (безгалогенного) или поливинилхлоридного пластиката.

Слюдяные ленты марки «Элмикафол», используемые для изготовления обмоточных проводов, имеют высокие электрические характеристики и отличную совместимость с эпоксидными и полиэфирными смолами. Благодаря этому обеспечивается высокая монолитность и надежность изделий. Этому также способствует хорошо отработанный технологический процесс переработки слюды, что позволяет производить слюдяные бумаги в соответствии с высочайшими стандартами качества. Ленты могут быть намотаны встык или с 50% перекрытием в зависимости от конструкции провода.

Композиционный материал марки «Алюмофлекс» нашел широкое применение при производстве кабелей связи. Мы поставляем двух- и трехслойные материалы с номинальной толщиной от 23 до 65 мкм. Такая разнообразная номенклатура выпускаемой продукции позволяет удовлетворить практически любые требования наших покупателей. Материалы могут поставляться в роликах и шпулях и перерабатываться практически на любом лентообмоточном оборудовании.

Компанией «Элинар» поставляются ленты специального назначения, например, проводящие (ЛПП-400, ЛПС-5000) и полупроводящие (ЛПП-1000) ленты. Они могут применяться при изготовлении экранированных кабелей и антистатических покрытий. Ленты марки ЛПП изготавливаются на основе полиэфирных бумаг, лента ЛПС изготавливается на основе стеклотканей.

Полиэтилентерефталатные пленки марки ПЭТ-Э изготавливаются толщиной от 8 до 50 мкм и применяются в качестве электроизоляционных материалов при изготовлении обмоток электрических машин и аппаратов, изделий радиотехнического назначения. Полиэтилентерефталатные пленки являются идеальным диэлектриком и применяется для изоляции проводов и кабелей — для обмотки токопроводящих жил и обмотки пучков токопроводящих жил.


Мы используем индивидуальный подход для поиска оптимального технического решения в каждом конкретном случае. Этому способствует наше взаимовыгодное сотрудничество с ведущими производителями энергетического оборудования и научно-техническими центрами.

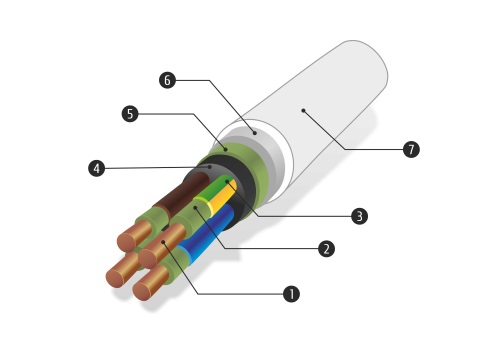

Медная однопроволочная или многопроволочная

Марка материала Толщина, мм Поверхностная плотность, г/м2 Конструкция материала
Элмикатекс 53509 135 0,12 ± 0,02 145 Стеклоткань  +  слюдяная бумага (мусковит), пропитаны кремнийорганическим связующим веществом
Элмикатекс 54509 138 0,10 ± 0,02 138 Стеклоткань  +  слюдяная бумага (флогопит), пропитаны кремнийорганическим связующим веществом
Элмикатекс 54509 180 0,12 ± 0,02 180
Элмикатекс 54509 183 0,14 ± 0,02 183
Элмикатекс 54509 220 0,15 ± 0,02 220
Элмикатекс 545099 225 0,17 ± 0,02 225 Стеклоткань  +  слюдяная бумага (флогопит) + стеклоткань, пропитаны кремнийорганическим связующим веществом

Из термопластичной полимерной композиции

Из полимерной композиции

Марка материала Толщина, мм Поверхностная плотность, г/м2 Конструкция материала
Элмикатекс 53509 135 0,12 ± 0,02 145 Стеклоткань  +  слюдяная бумага (мусковит), пропитаны кремнийорганическим связующим веществом
Элмикатекс 54509 138 0,10 ± 0,02 138 Стеклоткань  +  слюдяная бумага (флогопит), пропитаны кремнийорганическим связующим веществом
Элмикатекс 54509 180 0,12 ± 0,02 180
Элмикатекс 54509 183 0,14 ± 0,02 183
Элмикатекс 54509 220 0,15 ± 0,02 220
Элмикатекс 545099 225 0,17 ± 0,02 225 Стеклоткань  +  слюдяная бумага (флогопит) + стеклоткань, пропитаны кремнийорганическим связующим веществом
Марка Номинальная толщина Алюмофлекса, мкм Прочность при разрыве, МПа Поверхностная плотность,
г/м2
Алюмофлекс 9/12 23 ± 3 ≥90 45 ± 4
Алюмофлекс 9/20 32 ± 4 ≥80 55 ± 5
Алюмофлекс 12/12 26 ± 4 ≥90 54 ± 5
Алюмофлекс 20/20 43 ± 5 ≥80 86 ± 8
Алюмофлекс 20/36 59 ± 6 ≥50 106 ± 10
Алюмофлекс 50/12 62 ± 6 ≥50 138 – 164
Алюмофлекс 50/20 70 ± 7 ≥50 148 – 175
Алюмофлекс 12/20/12 48 ± 6 ≥50 99 ± 9
Алюмофлекс 12/12/12 40 ± 6 ≥50 90 ± 8
Алюмофлекс 20/12/20 56 ± 6 ≥50 133 ± 12
Алюмофлекс 20/20/20 65 ± 7 ≥50 144 ± 14

Из полимерной композиции

Заполните форму запроса
[contact-form-7 404 "Not Found"]
×
Кожемиканит 505

Наши Слюдяные листы примерно на 90% состоят из слюды и специализированной кремнийорганической смолы. Эти листы или детали машинной обработки/штампованные детали широко применяются в нагревательных элементах для промышленной и бытовой техники, которая требует как минимум одного из следующих свойств:

Экологичность и нетоксичность



505 материал может иметь разную толщину-от 0,1 до 1,5мм. Доступны несколько типов жестких слюдяных листов:

×
Кожемика Hi-Temp

Наша компания производит COGEMICA® Hi-Temp на основе слюдяной бумаги из флогопита. Данный материал обеспечивает герметичность в применениях, где температура может достигать 1000°C (1832°F). Прокладки, изготовленные из Hi-Temp, применяются в автомобильных выпускных коллекторах, газовых турбинах, газовых и нефтяных горелках, теплообменниках, на нефтеперерабатывающих предприятиях, в химической промышленности, медицинской и нефтехимической индустрии, топливных ячейках турбогенераторов и в других фланцевых соединениях. Он также используется как наполнитель в спирально-навитых прокладках и как материал для уплотнения профиля кулачка.

Доступно два типа COGEMICA® Hi-Temp:

×
Кожемиканит 132

КОЖЕМИКАНИТ 132 является гибким слюдяным материалом и широко используется в фенах, обогревателях, автоматических выключателях и трансформаторах. Материал применяется в качестве изоляции или обшивки, а также как разделитель или изоляционная фольга. Ее сила упругости используется в некоторых применениях.

Гибкий КОЖЕМИКАНИТ 132 может быть сформован при комнатной температуре и абсолютно не содержит асбест.  Материал может быть легко порезан на необходимый размер путем резки или штамповки.

Диапазон толщины КОЖЕМИКАНИТА 132  составляет 0,1мм — 2,0мм.

Доступны 2 типа гибких слюдяных листов:

×
Кожетерм

КОЖЕТЕРМ –слюдопласт, разработанный  для экстремальных условий, требующих наличие одного или более следующих свойств. Жесткие пластины обладают прекрасной жаропрочностью и даже устойчивостью к открытому пламени до 700°C (мусковит) и 1000°C (флогопит). Кроме того, материал обладает прекрасными электроизоляционными свойствами.

КОЖЕТЕРМ выдерживает не только высокое давление, также не подвержен воздействию большинства химических соединений, в частности газа и солидола. С каждым днем безопасность становится все более важной в промышленности, поэтому такие свойства материала, как экологическая чистота ввиду отсутствия асбеста и его нетоксичность делают КОЖЕТЕРМ уникальным.

Эти превосходные свойства КОЖЕТЕРМА позволяют применять его в самых разных сферах в электромеханическом направлении (железнодорожная промышленность, дуговые камеры), а также в термомеханическом направлении (горячее прессование, стекольная промышленность, сталелитейная индустрия, производство алюминиевых сплавов, военная промышленность, газоснабжение).

Доступна толщина в диапазоне 1,6мм — 80мм. Существуют несколько типов КОЖЕТЕРМА:

×
Кожефойл

КОЖЕФОЙЛ 504  разработан для отделения огнеупорного материала и футеровки вокруг индукционной катушки. Основные преимущества использования КОЖЕФОЙЛА:

Разные типы КОЖЕФОЙЛА разработаны для удовлетворения всех потребностей покупателя от простого разделения материала до создания теплового барьера, а оснащенная металлической сеткой версия материала -для выявления любого риска перфорирования металлоприемника.

×
КОЖЕ-ТЕК 504Т

Общая  информация

Листы  Коже-Тек  504Т  разработаны  для  обеспечения  максимальной

защиты  отделения  огнеупорной  футеровки  от  катушек  в

индукционных  печах.  Между  двумя  слоями  слюды  расположена

сетка  из  нержавеющей  и  антимагнитной  стали,  подключенная  к

системе  контроля  печи,  подающей  сигнал  в  случае  приближения

расплавленного метала к индукционной катушке.

Коже-Тек  504T  предотвращает  чрезмерную  потерю  тепла,

обеспечивает  барьер  для  испарений  газов  углерода,  предотвращает

прогорание  огнеупорной  футеровки  за  счет  поддержания

достаточного  температурного  градиента  между  расплавом  и

катушкой, обеспечивает защиту катушки от перегрева, обеспечивают

превосходную  гладкую  поверхность  и  защищает  катушку  от  сил

расширения и сжатия в течение срока жизни огнеупорной футеровки,

облегчает «выдавливание» отработанных тиглей/футеровки.

Листы  Коже-Тек  504Т  производятся  на  основе  слюды  флогопит,

которая  является  самым  огнестойким  типом  слюды  (до  1200°C),

также содержит небольшое количество огнеупорного связующего.



Применение  Стальная сетка между слоями слюды, подключенная к электронному

измерительно-сигнализационному устройству, сообщает о

прогорании футеровки, а также об утечке расплавленного металла.



Форма поставки  Листы размером от 1000х1200 до 1000х2400 мм



Срок

годности/условия

хранения

Макс.3 года при температуре 20°C, в сухом помещении

×
Коже-Комби 504

Ламинат из безопасного керамического волокна и слюды.  Размещают напротив катушки ,тогда как слюда должна обеспечивать гибкость поверхности. Во всем остальном процедура та же, что при установке  листов Коже-Фоил 504.

Форма поставки:

Ширина рулона: 1000 мм

Длина в рулоне 12,5 или 25 м.

×
Коже-Фоил 504 Рулоны

Материалы Коже-Фоил 504 разработаны для отделения огнеупорной футеровки

от  катушек  в  индукционных  печах.  Они  обеспечивают  электрическую  изоляцию

между  катушкой  и  расплавленным  металлом,  предотвращают  чрезмерную

потерю  тепла,  обеспечивают  барьер  для  испарений  газов  углерода,

предотвращают  прогорание  огнеупорной  футеровки  за  счет  поддержания

достаточного температурного градиента между расплавом и катушкой, защищают

катушку  от  перегрева,  обеспечивают  превосходную  гладкую  поверхность  и

защищают  катушку  от  сил  расширения  и  сжатия  в  течение  срока  жизни

огнеупорной  футеровки,  облегчают  «выдавливание»  отработанных

тиглей/футеровки.

Обладают следующими характеристиками:

 Плотность ниже по сравнению с листовым материалом 504

 Легко режется для установки в печи различных размеров

Более низкая теплоотдача

 Простота хранения



×
Коже-фоил 504 Синтер

Коже-фоил 504 Синтер необходим для обеспечения оптимального спекания огнеупорной футеровки, благодаря защите верхней стороны от чрезмерного теплового излучения, которое может привести к неправильному спеканию тигеля.

×
ЭЛМИКА 625-01 и ЭЛМИКА 615-01

СЛЮДОПЛАСТ ЖЕСТКИЙ ЭЛМИКА 625-01 и ЭЛМИКА 615-01 по ТУ 3492-022-50157149-00 Применяется в качестве жестких изоляционных прокладок в высокотемпературных нагревательных элементах бытового назначения (электротостеры, электроростеры, электрофены, электропаяльники и др.).

. Допускается контакт с пищевыми продуктам. Рассчитан на длительную эксплуатацию при t +700°С (кратковременно +900°С).

Гарантийный срок хранения слюдопласта устанавливается

18 месяцев со дня изготовления.

×
